Elasto Proxy定制制造镍石墨填充硅氧烷的EMI垫圈，含有含有电导织物内层的硅氧烷，用于增加强度和更薄的设计。
一些电子设计需要EMI垫圈来平衡物理强度和支持更薄的设备。导电橡胶屏蔽垫片是一项经过验证的技术，但一些设计工程师担心屏蔽硅树脂中含有太多的颗粒，这些橡胶很脆弱，很容易撕裂。其他工程师认为，填充颗粒的屏蔽弹性体太厚，不能支持更薄的电子产品。这些问题都很重要，但是Elasto Proxy可以通过使用导电织物增强镍石墨屏蔽硅材料制造电磁干扰衬垫来解决这些问题。
颗粒填充的硅氧烷和具有成本效益的EMI垫圈
作为本系列的第一篇关于EMI屏蔽解释的文章，Elasto Proxy定制制造由符合美国MIL-DTL-83528规范的颗粒填充硅氧烷制成的垫圈。M83528，正如该密耳的更好，所以为某些军用电子产品中使用的EMI连接器垫圈定义屏蔽和密封要求。除EMI屏蔽和环境密封外，M83528垫圈还提供导电性。这些属性很重要，但它们不适用于消费电子产品。此外，并非所有军用设备都需要M83528材料甚至QPL连接器垫圈。
为了提供EMI屏蔽和导电性，硅氧烷填充有金属或金属涂覆的颗粒。从历史上看，军事图纸和蓝图已经将银作为填充材料指定。然而，银色是昂贵的，并且可能会导致垫片随着时间的推移飙升的价格波动。今天耗费100美元的EMI垫圈可能会导致明年数量的多次。Elasto Proxy可以定制填充纯银的EMI连接器垫圈，但我们还可以提供填充较便宜的银涂层或镍涂层颗粒的EMI垫圈。
具有导电纤维增强的镍石墨硅树脂
含有镍涂层石墨颗粒的屏蔽硅树脂不仅具有成本效益。他们提供强大的电磁干扰屏蔽和可靠的环境密封应用，如军事触摸屏，不需要M83528材料。它们也适用于消费电子产品和其他民用应用。此外，这些镍石墨填充的硅酮可以通过导电织物的内层来增强材料的强度。这解决了工程师们担心用颗粒填充硅胶会使弹性体过于脆弱，从而容易撕裂的问题。
撕裂也是垫片制造商的重要关注。当材料缺乏足够的拉伸强度时，用薄的横截面切割小部分可能导致包装或施用期间撕裂。具有更昂贵的化合物，垫片制造商和工程师尤为担心最大化材料产量和最小化材料废物。同时，撕裂会导致导电密封的损失并允许射频（射频）波进入，这可能导致电子干扰。
Elasto Proxy强大，薄的EMI垫圈

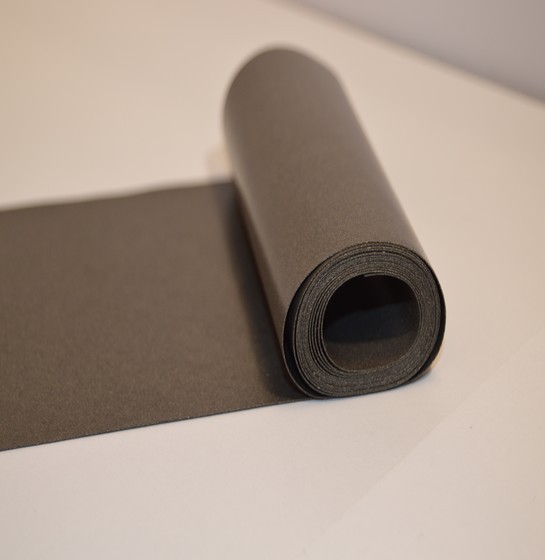

为解决这些挑战，Elasto代理定制制造来自镍涂层的石墨填充硅氧烷的EMI垫圈，含有导电织物的内层。这些65硬度弹性体具有体积电阻率 - EMI屏蔽有效性的间接测量 - 类似于含有更昂贵的银或银涂层颗粒的硅氧烷。导电织物增强件也赋予优异的特性。下表解释了。
| 数据 | 典型的价值 |
| 硬度计(海岸) | 65 |
| 抗拉强度(psi) | 950. |
| 延伸率% | 20. |
| 撕裂B 35分钟（PPI） | 165 |
| 比重 | 1.93 |
| 厚度(0.017 - -0.023英寸) | 0.020英寸 |
| 体积电阻率（欧姆/厘米） | 0.007欧姆/厘米 |
| 压缩集％|70小时@ 100°C | 25 |
| 标准颜色 | 深灰色的 |
| 热稳定范围 | -55℃~ +200℃ |
我们该怎样帮助你？
您想了解更多关于用于EMI连接器衬垫的导电纤维增强镍石墨硅材料的知识吗?您愿意和我们的解决方案提供商谈谈Elasto Proxy如何使用水射流切割、粘接和粘接来满足您的应用需求吗?25年来，我们一直为北美国防工业提供密封和绝缘解决方案。更多信息请在线联系我们，或访问我们的CANSEC 2016(展位号:935)。
