密封件和垫片的挤压橡胶公差不同。在本文中找出原因并使用公差表。
公差是你接受的两个或多个相同零件之间的尺寸差异。它们是以十进制为基础的，以英寸(in)和毫米(mm)为单位。如果您正在设计由挤压橡胶制成的密封件或垫圈，重要的是要意识到您在图纸上设置的公差不能像您在金属部件上使用的公差那样紧密和精细。但为什么会这样呢?

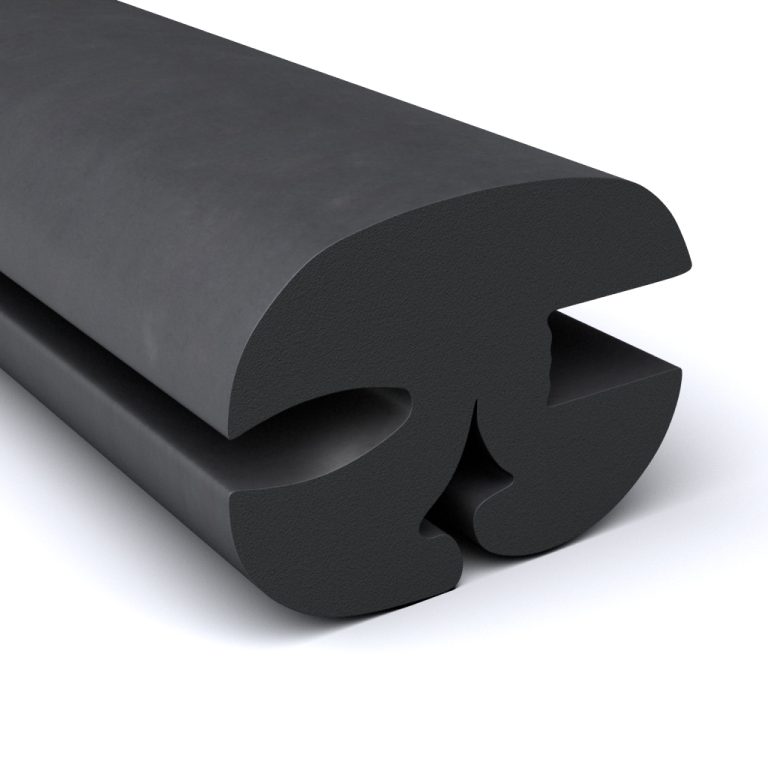

这主要有两个原因。首先，橡胶比金属对温度和湿度的变化更敏感。其次，橡胶挤压工艺使用不同于金属加工的工具和设备。具体来说，挤压橡胶在压力下强行通过横截面模具。模具是精密制造的工具，但橡胶增大尺寸时，退出模具孔。
了解挤压橡胶的公差是不同的，可以使您不必在最后一刻修改垫圈的尺寸。它还可以使您不必修改更大的产品设计，如外壳，以便挤出橡胶垫圈将适合。设计一个密封件越早越好，但有些设计师等到最后，因为很难做出改变。最好避免这种情况。
这篇来自Elasto Proxy的文章为您提供了从我们目录中的橡胶挤压件设计密封件或垫圈时所需的零件公差。这可下载的PDF指的是橡胶制品制造商协会(APRM)的指定，该组织以前被称为橡胶制造商协会(RMA)。这就是为什么您将看到单个产品的RMA信息。

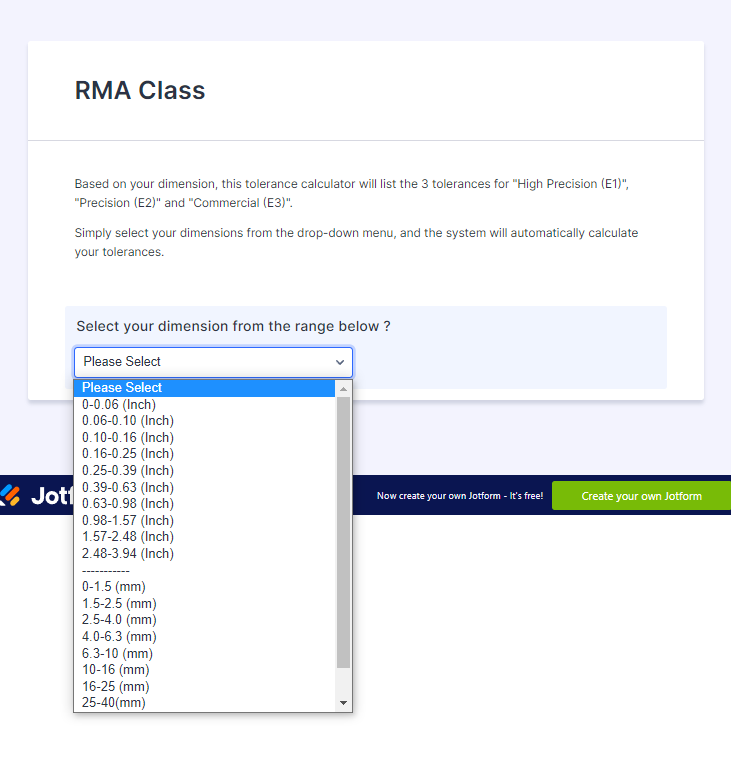

继续阅读，了解更多，下载我们的目录看看我们有什么可用的(这只是我们可以提供的一部分!)或与我们联系要求报价．如果您需要，我们也可以为您提供垫圈设计协助。我们甚至有一个宽容的计算器我们的资源中心。
挤出橡胶公差表
ARPM组织挤出橡胶部分公差转换成表格，这样信息就很容易找到和使用。在ARPM手册(或RMA手册，因为它过去被称为)中有很多编号的公差表，但表13,38和39是当您购买橡胶挤压线圈时需要的。您将在下面找到这些表。
在开始之前，请注意有ARPM类在每个表中。一般来说，满足更高精度等级要求的橡胶挤出料价格更贵。这也是为什么要尽早花时间进行垫圈设计的另一个原因。否则，你可能不得不使用更高精度的挤压，这样你就不必改变一个更大的产品设计。
ARPM表13
外径(O.D.)公差，内径(I.D.)公差，壁厚，宽度，高度，和一般截面尺寸或挤压。
|
1 |
2 |
3. |
|
图纸名称 |
E1 |
E2 |
E3 |
|
尺寸(毫米) |
||||
在 |
通过 |
|||
0．0 |
1．5 |
±0.15 |
±0.25 |
±0.40 |
1．5 |
2.5 |
0.20 |
0.35 |
0.50 |
2.5 |
4.0 |
０．２５ |
0.40 |
0.70 |
4.0 |
6.3 |
0.35 |
0.50 |
0.80 |
6.3 |
10．0 |
0.40 |
0.70 |
1.00 |
10．0 |
16.0 |
0.50 |
0.80 |
1.30 |
16.0 |
25.0 |
0.70 |
1.00 |
1.60 |
25.0 |
40.0 |
0.80 |
1.30 |
2.00 |
40.0 |
63.0 |
1.00 |
1.60 |
2.50 |
63.0 |
100.0 |
1.30 |
2.00 |
3.20 |
|
1 |
2 |
3. |
|
图纸名称 |
E1 |
E2 |
E3 |
|
尺寸(毫米) |
||||
在 |
通过 |
|||
0.000 |
0.060 |
±0.006 |
±0.010 |
±0.015 |
0.060 |
0.100 |
0.008 |
0.014 |
0.020 |
0.100 |
0.160 |
0.010 |
0.016 |
0.027 |
0.160 |
0.250 |
0.014 |
0.020 |
0.031 |
0.250 |
0.390 |
0.016 |
0.027 |
0.039 |
0.390 |
0.630 |
0.020 |
0.031 |
0.051 |
0.630 |
0.980 |
0.027 |
0.039 |
0.063 |
0.980 |
1.570 |
0.031 |
0.051 |
0.079 |
1.570 |
2.480 |
0.039 |
0.063 |
0.098 |
2.480 |
3.940 |
0.051 |
0.079 |
0.126 |
*注:供应商和用户应就尺寸超过100mm(3.94英寸)的公差达成一致。一般截面尺寸低于1mm(0.04英寸)是不切实际的
一般来说，较软的材料和需要后固化的材料需要更大的公差。
ARPM表38 -截面
挤压膨胀闭孔橡胶不规则形和芯形截面尺寸公差。下表中的1级公差仅推荐用于汽车应用的大容量、紧密产品。
ARPM类 |
1 * |
2 |
3. |
|
图纸名称 |
BEC1 |
BEC2 |
BEC3 |
|
毫米 |
宽容 |
|||
在 |
通过 |
|||
0．00 |
6.30 |
±0.40 |
±0.50 |
±0.63 |
6.30 |
12.50 |
0.63 |
1.00 |
1．25 |
12.50 |
25.00 |
1．25 |
2.00 |
2.50 |
25.00 |
40.00 |
2.00 |
3.20 |
4.00 |
40.00 |
&超过倍数 |
0.06 |
0.08 |
0．10 |
ARPM类 |
1 * |
2 |
3. |
|
图纸名称 |
BEC1 |
BEC2 |
BEC3 |
|
英寸 |
宽容 |
|||
在 |
通过 |
|||
0.000 |
0.250 |
±0.016 |
±0.020 |
±0.025 |
0.250 |
0.500 |
0.025 |
0.040 |
0.050 |
0.500 |
1.000 |
0.050 |
0.080 |
0.100 |
1.000 |
1.600 |
0.080 |
0.125 |
0.160 |
1.600 |
&超过倍数 |
0.060 |
0.080 |
0.100 |
* 1级公差不应应用于较软等级的材料-低于63 kPa (9 psi)的压缩挠度。
ARPM表39 -截面尺寸(宽度、厚度或直径)
挤压、膨胀、闭孔橡胶的芯型、矩形或其他规则形状的截面尺寸公差。
ARPM类 |
1 |
2 |
3. |
|
图纸名称 |
BEC1 |
BEC2 |
BEC3 |
|
毫米 |
宽容 |
|||
在 |
通过 |
|||
3.20 |
12.50 |
±0.80 |
±0.80 |
±1.00 |
12.50 |
25.00 |
1．25 |
1．25 |
2.00 |
25.00 |
50.00 |
1.60 |
2.00 |
4.00 |
50.00 |
80.00 |
2.50 |
3.20 |
5.00 |
80.00 |
& over mult。通过 |
0.06 |
0.08 |
0．10 |
ARPM类 |
1 |
2 |
3. |
|
图纸名称 |
BEC1 |
BEC2 |
BEC3 |
|
英寸 |
宽容 |
|||
在 |
通过 |
|||
0.125 |
0.500 |
±0.032 |
±0.032 |
±0.040 |
0.500 |
1.000 |
0.050 |
0.050 |
0.080 |
1.000 |
2.000 |
0.063 |
0.080 |
0.160 |
2.000 |
3.150 |
0.100 |
0.125 |
0.200 |
3.150 |
& over mult。通过 |
0.060 |
0.080 |
0.100 |
获取有关挤压橡胶公差的帮助
