EMI航空垫片由导电硅树脂制成，提供屏蔽电磁干扰(EMI)、环境密封和温度绝缘。有机硅是人造弹性体的一种，通常具有电绝缘性。然而，当它们充满金属或金属涂层颗粒时，它们就会导电并提供保护EMI例如，电子“噪音”或串扰会破坏或使电路瘫痪。
造成EMI的原因有很多，从手机和电源到极光和太阳耀斑。在航空航天工业中，EMI可以影响航空电子设备、显示器、燃料分配系统和空对地通信——仅举几个例子。导电硅胶垫片只是解决方案的一部分，但它们是重要的一部分，因为它们填补了电子外壳中配合表面之间的空隙。除了防止电磁干扰外，它们还提供所需的密封和绝缘。
EMI硅胶:最好的所有世界
EMI硅酮是一种弹性化合物，它结合了硅橡胶的优点和金属的电性能。硅树脂能抵抗电子产品常见的高温，但这些弹性体也能在很宽的温度范围内提供热稳定性。此外，有机硅还能防水、抗臭氧和抗阳光。当充满微小的金属或金属涂层颗粒时，有机硅化合物还提供导电性和EMI屏蔽。
下表列出了常见的填料类型，并显示了每种填料类型、电导率和典型体积电阻率(VR) (EMI屏蔽的一种测量方法)之间的关系。直接测量屏蔽效果的方法既昂贵又复杂，因此VR是一种常用的方法。通常，EMI航空垫片使用含有纯银或镀银或镀镍材料的颗粒填充硅树脂。
填料类型 |
电 |
典型的虚拟现实 (欧姆/厘米) |
银 |
极导电 |
.0009 |
Silver-Aluminum |
超级导电 |
.003 |
采用化学 |
超级导电 |
.003 |
银色玻璃 |
非常导电 |
.006 |
Nickel-Graphite |
导电 |
. 01 |
炭黑 |
半导体的 |
8．0 |
航空航天EMI垫片用镍石墨硅树脂
镍石墨硅树脂是具有成本效益的化合物，可提供与银铝填充产品相当的屏蔽水平。长期以来，银一直被用作填充材料，但价格波动会增加EMI航空垫片的成本。mil -迪泰- 83528，美国军用弹性屏蔽垫片标准，规定最低屏蔽效能为100分贝(dB);然而，Elasto Proxy可以获得更便宜的镍石墨硅材料，其屏蔽效率为125 dB。
镍石墨硅也提供有吸引力的材料性能。例如，它们可在肖尔A级硬度计30至80之间使用。硬度计是衡量硬度的一种方法，与压缩值有关，压缩值是衡量材料在去除长时间压应力后恢复到原始厚度的能力。这些压应力的一个例子是飞机外壳上的舱口密封很少被打开。
Elasto Proxy可以采购的镍石墨EMI硅树脂是在许多零件图纸上发现的更昂贵的银铝材料的合适替代品飞机密封件和垫圈．如下表所示，用于EMI航空垫片的镍石墨硅材料在MHz频率范围内的屏蔽效率(dB)超过MIL-DTL-83528标准。
频率(MHz) |
参考级别(dB) |
动态范围(分析仪读数) |
测试样品(分析仪读数) |
动态范围(dB) |
镍石墨垫片(屏蔽效果)(dB) |
20. |
95 |
-26.9 |
-25.1 |
121.9 |
120.1 |
30. |
One hundred. |
-27.9 |
-24.5 |
129.9 |
124.5 |
40 |
One hundred. |
-28年 |
-24.3 |
128 |
124.3 |
60 |
One hundred. |
-28.2 |
-25.1 |
128.2 |
125.1 |
80 |
One hundred. |
-27.7 |
-25.5 |
127.7 |
125.5 |
One hundred. |
One hundred. |
-27.9 |
-25.2 |
127.9 |
125.2 |
200 |
One hundred. |
-28.9 |
-27.7 |
128.9 |
127.2 |
400 |
One hundred. |
-28.3 |
-26.3 |
128.3 |
126.3 |
601 |
One hundred. |
-28.7 |
-26.1 |
128.7 |
126.1 |
800 |
One hundred. |
-29.2 |
-27.1 |
129.2 |
127.1 |
1000 |
One hundred. |
-17.8 |
-15.7 |
117.8 |
115.7 |
2000 |
One hundred. |
-18.2 |
-15.5 |
118.2 |
115.5 |
4100 |
One hundred. |
-17.9 |
-13.7 |
117.9 |
113.7 |
6000 |
One hundred. |
-17.1 |
-13.1 |
117.1 |
113.1 |
8000 |
One hundred. |
-17.2 |
-14.1 |
117.2 |
114.1 |
10000 |
One hundred. |
-17.5 |
-15.7 |
117.5 |
115.7 |
用于EMI航空垫片的镍石墨硅也具有良好的抗拉强度、伸长率和抗撕裂性。它们可以用导电织物的内层加强，以提供更高的强度和导电性，并可用于抗盐雾和腐蚀的配方或提供UL-94阻燃性．下表提供了Elasto Proxy可以制造的镍石墨硅树脂的几个示例。
硬度计 |
抗拉强度(psi) |
延伸率(%) |
撕裂B (ppi) |
最大的虚拟现实 (欧姆/厘米) |
30. |
One hundred. |
400 |
N/A |
0.300 |
45 |
150 |
200 |
25 |
0.030 |
55 |
150 |
200 |
25 |
0.040 |
65 |
200 |
200 |
35 |
0.040 |
75 |
270 |
250 |
35 |
0.040 |
银和银填充导电硅树脂
如果您的应用程序需要它们，Elasto Proxy可以用导电硅树脂填充纯银或镀银颗粒制造EMI航空航天垫圈。这些材料可用于一系列硬度计，并可满足MIL-DTL-83528要求。垫圈设计师也可以指定氟硅酮作为基材。这些弹性体具有与标准硅树脂类似的物理和机械性能，但具有更好的耐燃料、油、化学品和溶剂的性能。
填充材料 |
基弹性体 |
硬度计 |
最大的虚拟现实 (欧姆/厘米) |
采用化学 |
硅胶 |
65 |
0.004 |
Silver-Aluminum |
硅胶 |
65 |
0.008 |
Silver-Aluminum |
氟硅酮 |
70 |
0.012 |
Silver-Aluminum |
氟硅酮 |
45 |
0.004 |
Silver-Aluminum |
氟硅酮 |
70 |
.012 |
银 |
硅胶 |
65 |
0.002 |
银镍合金 |
硅胶 |
75 |
0.005 |
采用化学 |
硅胶 |
80 |
0.005 |
银色玻璃 |
硅胶 |
65 |
0.006 |
EMI航空垫片制造

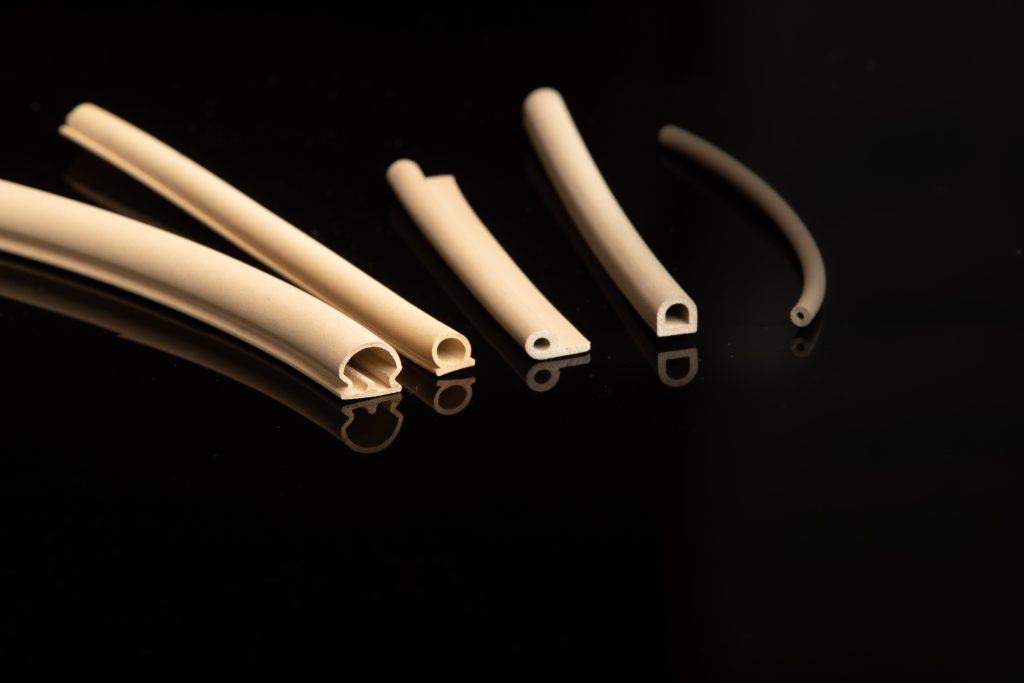

Elasto Proxy专注于中低容量的工业橡胶产品，并可以使用我们的水射流设备采购EMI航空航天硅树脂片材、卷材和挤压件。不像模切，水切割不需要金属工具。然而,水射流切割也能够使精细，快速削减，如倒角，角度，和孔。我们制造的EMI硅树脂采用15英寸宽(381毫米)的卷材，以支持低成本的制造，并可在标准薄板尺寸为0.010英寸(0.254毫米)。
使用水射流切割，EMI弹性体不会拉伸或变形。连接器孔排列正确，导电硅胶的结构特性支持更强的抗撕裂性-这是更薄的墙壁垫圈的重要考虑因素。EMI航空垫片的设计人员还可以指定使用胶粘剂衬底，以方便安装。对于需要z轴电导率的屏蔽应用，我们制造的EMI弹性体可以支持导电粘合剂的使用。

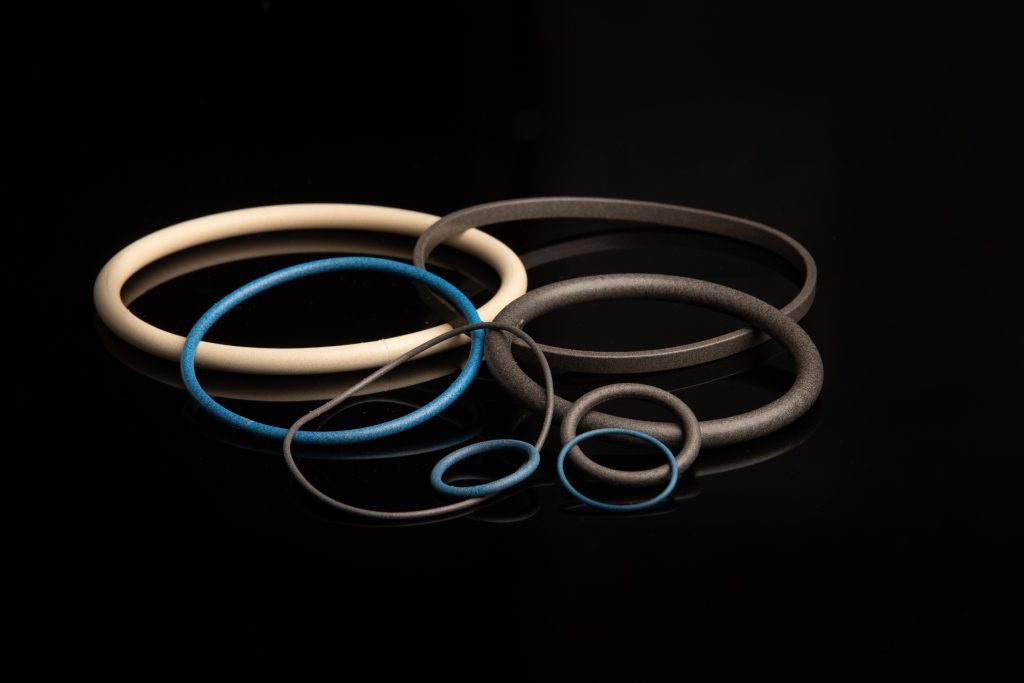

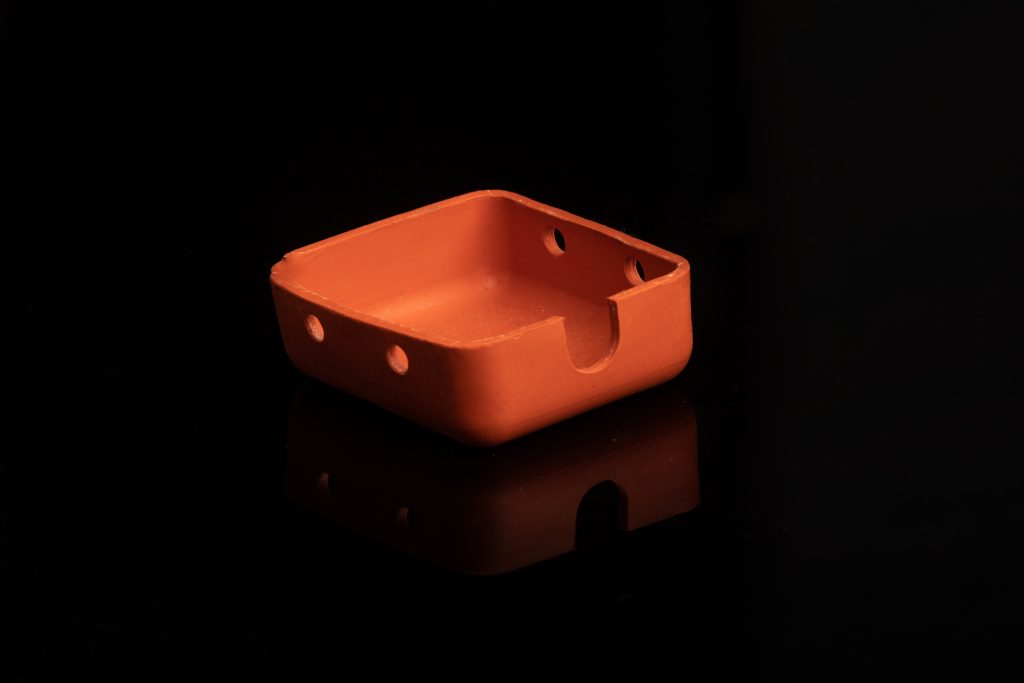

Elasto Proxy通过了AS9100 D认证，可以在我们位于加拿大蒙特利尔附近的总部(世界领先的航空航天中心之一)制造EMI航空垫片。我们还可以为您提供EMI粘接o形环和模压EMI航天垫圈。凭借我们强大的供应链，我们已经建立了合作伙伴关系，使我们能够为您提供“一站式采购”-包括金属加工。在我们蒙特利尔的工厂，我们也有几种磨料水射流切割设备．
联系Elasto Proxy讨论您的应用程序需求，并让我们的解决方案提供商了解您的需求。
